Passaggi per tubi

Guarnizione anulare standard

con tecnologia ad anelli super segmentati a progressione graduale

HSD SSG

Aggiungi ai preferitiAggiungi ai preferiti
Guarnizione anulare standard - con tecnologia ad anelli super segmentati a progressione graduale
USP
  • sicurezza di montaggio che si può vedere e toccare grazie all'apertura di controllo integrata

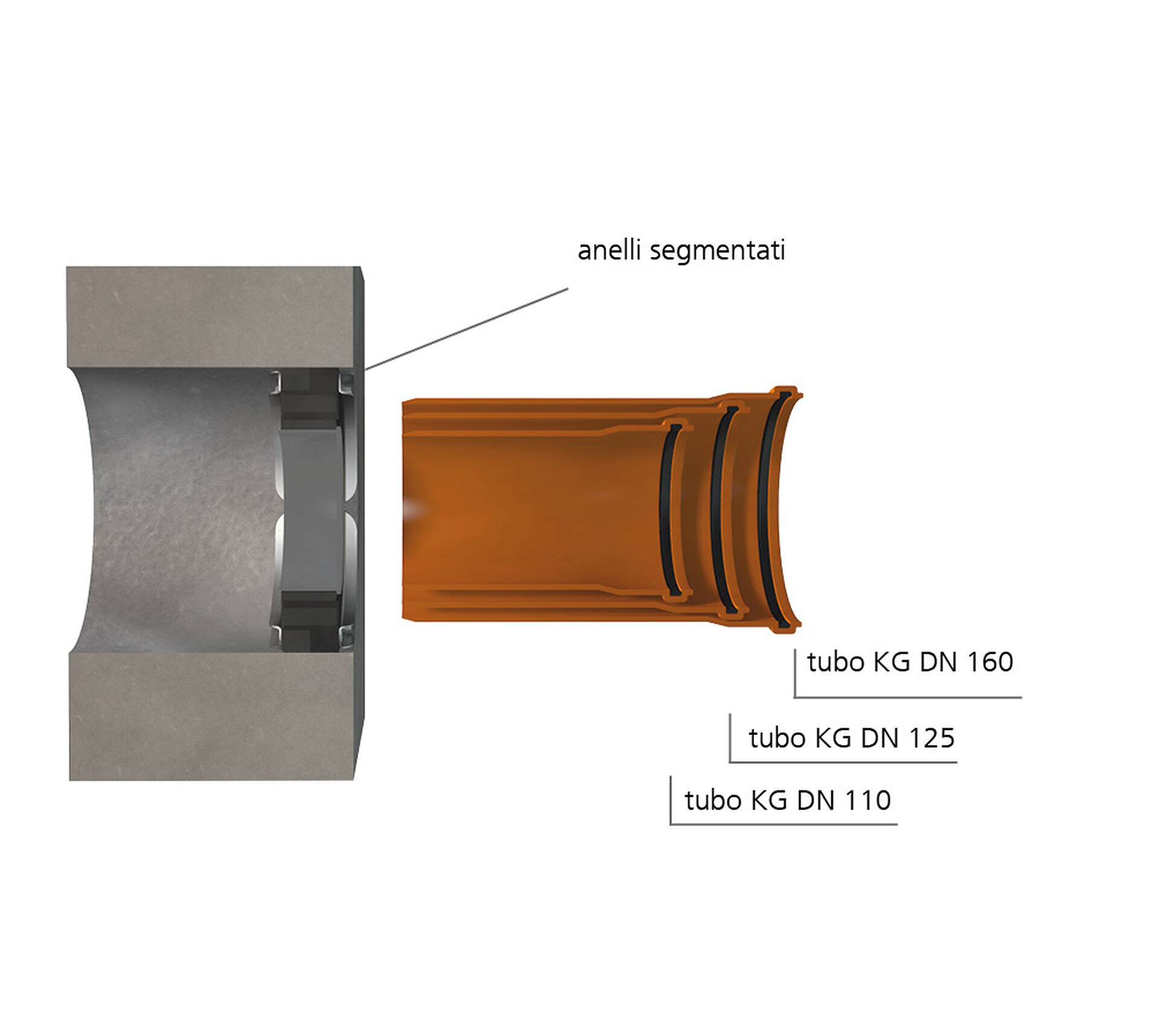

  • tecnologia ad anelli super segmentati integrata per l'adattamento personalizzato al diametro della condotta in loco
  • Segmenti con l'indicazione esatta del diametro
Per la guarnizione di tubi di nuova installazione o già posati in fori di carotaggio o tubi di rivestimento. Possibilità di adattamento ai diametri comuni delle condotte in loco.
Guarnizione anulare standard - con tecnologia ad anelli super segmentati a progressione graduale

Fatti

Vantaggi:

  • Ø 100 mm con suddivisione standard
  • divisibile in loco per il montaggio successivo fino da Ø 150 mm
  • disponibili svariate combinazioni di materiali per applicazioni basate sulla domanda
  • disponibile da magazzino

Dimensioni:

  • Larghezza di tenuta 40 mm

Proprietà:

  • certificato da FHRK
  • Profilo a U: stabilità massima dei segmenti di pressione

Campo d'applicazione:

  • Calcestruzzo impermeabile classe di sollecitazione 1, Calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • Lastre pressopiegate, viti e dadi: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
  • Gomma: EPDM

Tenuta:

  • a tenuta di gas e impermeabile
  • a tenuta di radon
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Tubo di rivestimento/Carotaggio Øi (mm) Passaggi Øe max. tubo per fluidi (mm) Denom. ord. Confezione Codice articolo GTIN
100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 1 3030300058 4052487121286
Scarica scheda tecnica e testo di capitolato
title=
100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 15 3030300058 4052487223713
Scarica scheda tecnica e testo di capitolato
title=
150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 1 3030300062 4052487121804
Scarica scheda tecnica e testo di capitolato
title=
150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 15 3030300062 4052487223744
Scarica scheda tecnica e testo di capitolato
title=
200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 1 3030300067 4052487123624
Scarica scheda tecnica e testo di capitolato
title=
200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 15 3030300067 4052487223782
