Ingresso per la messa a terra

HEA

Aggiungi ai preferiti

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

Per l'installazione a filo della cassaforma nel calcestruzzo impermeabile. Sulla filettatura bilaterale al centro del conduttore è possibile realizzare delle connessioni di messa a terra.

Fatti

Vantaggi:

portata della corrente di cortocircuito testata
Tenuta al calcestruzzo grazie alla barriera per l'acqua
filettatura di collegamento bilaterale impermeabile (foro cieco)
resistente alla corrosione

Dotazione:

Dischi per casseforme con 4 fori per chiodi

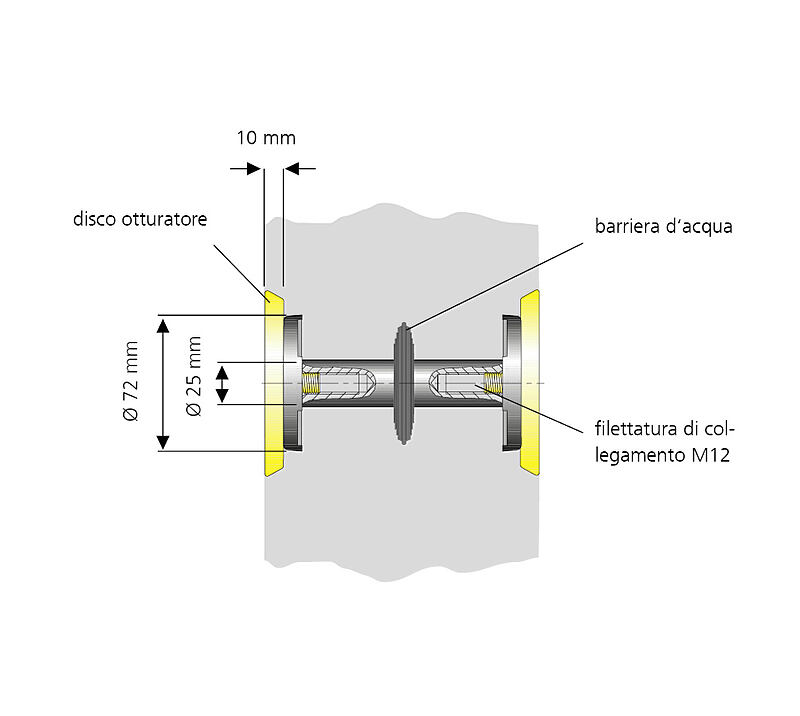

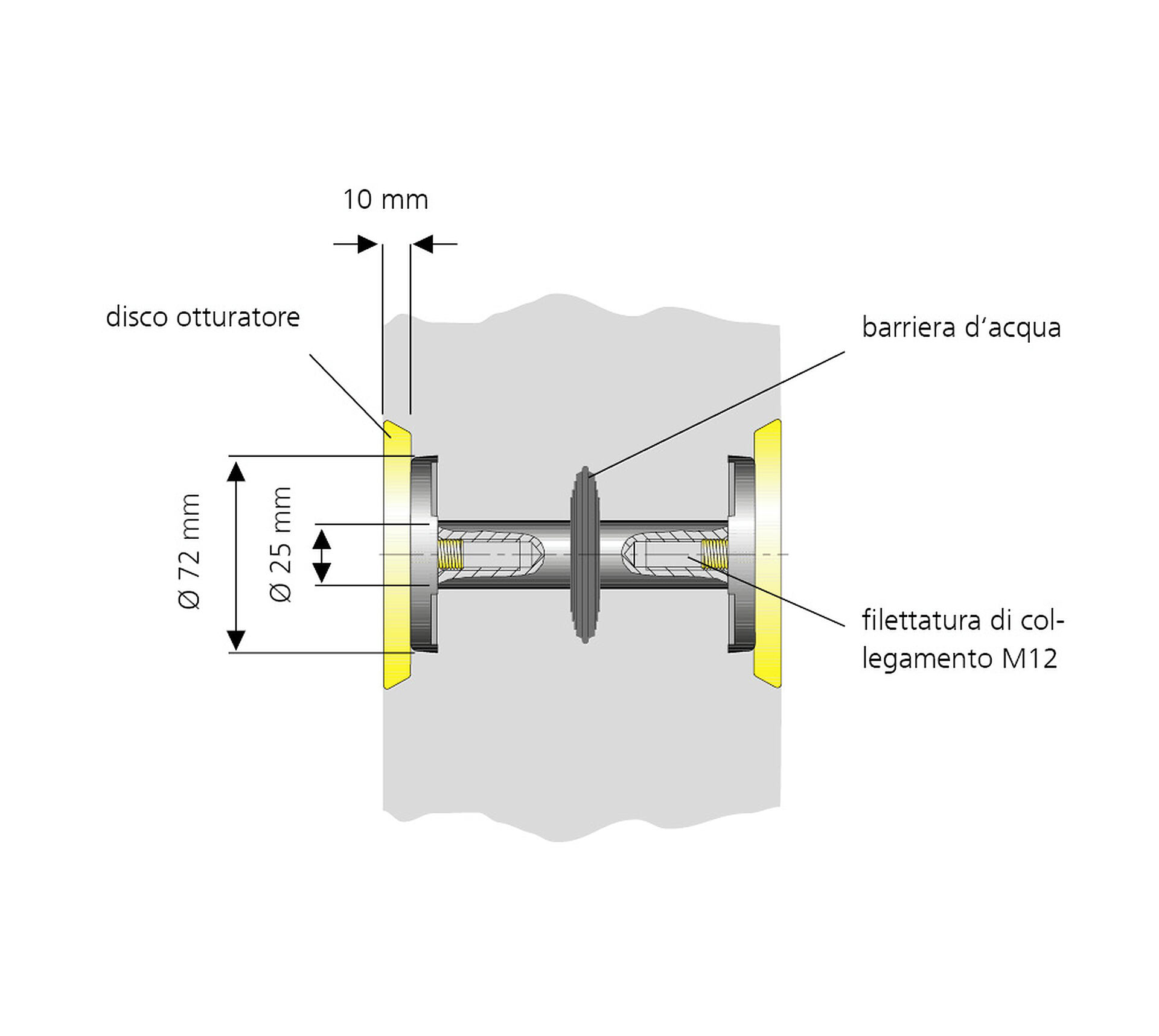

Dimensioni:

Centro del conduttore: rotondo, Ø 25 mm
Disco di contatto: Ø 72 mm
per muri con spessore pari a: > 70 mm

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Barriera per l'acqua: NBR
Dischi per casseforme: PE

Test/norme:

DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (con applicazione per protezione antifulmini)

Download

Istruzioni di montaggio

HEA/HEA-E/HEA-PK/HEA-EW (PDF, 403KB)

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Raccordo filettato	Spessore parete (mm)	Denom. ord.	Codice articolo	GTIN
M12	70	HEA M12/70	1700010070	4052487044479	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	80	HEA M12/80	1700010080	4052487044486	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	90	HEA M12/90	1700010090	4052487123501	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	100	HEA M12/100	1700010100	4052487044493	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	110	HEA M12/110	1700010110	4052487123518	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	120	HEA M12/120	1700010120	4052487123525	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	130	HEA M12/130	1700010130	4052487123532	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	140	HEA M12/140	1700010140	4052487123549	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	150	HEA M12/150	1700010150	4052487044509	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	160	HEA M12/160	1700010160	4052487123556	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	170	HEA M12/170	1700010170	4052487188784	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	180	HEA M12/180	1700010180	4052487123563	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	200	HEA M12/200	1700010200	4052487044516	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	240	HEA M12/240	1700020011	4052487136396	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	250	HEA M12/250	1700020012	4052487136402	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	300	HEA M12/300	1700020013	4052487136419	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	365	HEA M12/365	1700020014	4052487136426	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	400	HEA M12/400	1700020015	4052487136433	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	500	HEA M12/500	1700020016	4052487136440	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:

Tempo di spedizione stimato circa: su richiesta, previa vendita

Raccordo filettato	Spessore parete (mm)	Denom. ord.	Codice articolo	GTIN
M16	100	HEA M16/100	3030320702	4052487224024	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	120	HEA M16/120	3030320701	4052487224017	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	130	HEA M16/130	3030324870	4052487224000	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	160	HEA M16/160	3030329305	4052487243858	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	200	HEA M16/200	1700020020	4052487044530	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	240	HEA M16/240	1700020021	4052487136457	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	250	HEA M16/250	1700020022	4052487136464	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	300	HEA M16/300	1700020023	4052487136471	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	365	HEA M16/365	1700020024	4052487136488	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	400	HEA M16/400	1700020025	4052487136495	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M16	500	HEA M16/500	1700020026	4052487136501	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
