Passacavi

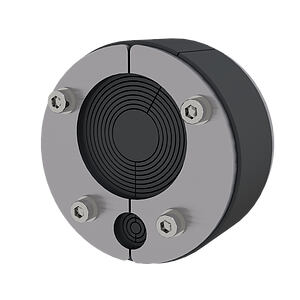

Guarnizione anulare standard

con tecnologia ad anelli segmentati

HRD SG b40 A2/EPDM50

Aggiungi ai preferitiAggiungi ai preferiti

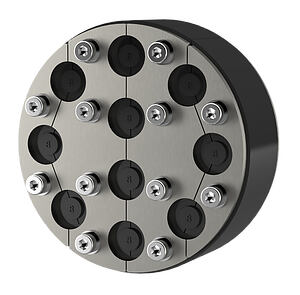

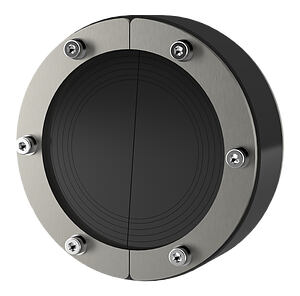

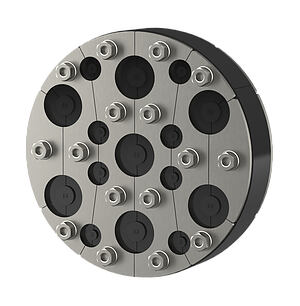

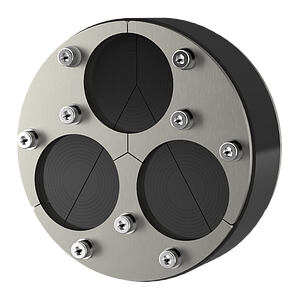

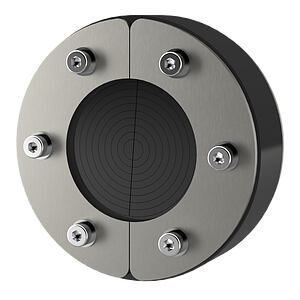

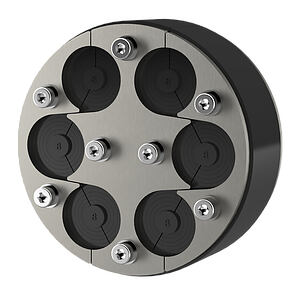

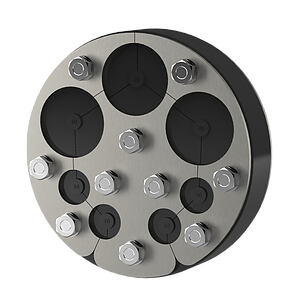

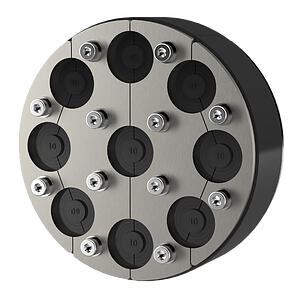

Guarnizione anulare standard - con tecnologia ad anelli segmentati
USP
  • Tecnologia ad anelli segmentati per l'adattamento a tre o cinque diversi diametri di tubi in loco
Per la guarnizione delle condotte dell'acqua o dei cavi elettrici e delle linee di comunicazione in fori di carotaggio o tubi di rivestimento. Finitura divisa per la guarnizione di cavi da installare o già posati.
Guarnizione anulare standard - con tecnologia ad anelli segmentati

Fatti

Vantaggi:

  • chiusura delle aperture non utilizzate presso lo stabilimento
  • guarnizione divisa per il montaggio successivo
  • disponibile da magazzino

Dotazione:

  • Tappo cieco
  • Stick lubrificante

Dimensioni:

  • Larghezza di tenuta 40 mm
  • Lastre pressopiegate: 5 mm

Proprietà:

  • certificato da FHRK

Campo d'applicazione:

  • DIN 18533 W1-E, DIN 18533 W2.1-E, DIN 18533 W2.2-E
  • Calcestruzzo impermeabile classe di sollecitazione 1, Calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • lastre pressopiegate, viti, dadi e rondelle: acciaio inox V2A (AISI 304L), (V4A (AISI 316L) su richiesta)
  • Gomma: EPDM

Tenuta:

  • a tenuta di gas e impermeabile
  • a tenuta di radon
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Tubo di rivestimento/Carotaggio Øi (mm) Numero di cavi/fluidi complessivo Passaggi Øe max. tubo per fluidi (mm) Denom. ord. Codice articolo GTIN

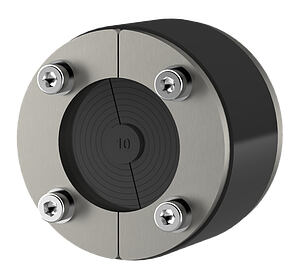

80 1 1 6-41 HRD80 SG 1x6-41 b40 A2/EPDM50 2700100108 4052487000109
Scarica scheda tecnica e testo di capitolato
title=

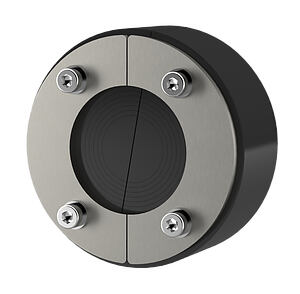

100 1 1 24-52 HRD100 SG 1x24-52 b40 A2/EPDM50 * 2700101000 4052487168038
Scarica scheda tecnica e testo di capitolato
title=
100 4 4 8-30 HRD100 SG 4x8-30 b40 A2/EPDM50 * 2700102000 4052487000130
Scarica scheda tecnica e testo di capitolato
title=
100 8 8 4-16,5 HRD100 SG 8x4-16,5 b40 A2/EPDM50 2700103000 4052487000147
Scarica scheda tecnica e testo di capitolato
title=
100 5 2
3
8-30
4-16,5
HRD100 SG 2x8-30 3x4-16,5 b40 A2/EPDM50 2700103500 4052487000154
Scarica scheda tecnica e testo di capitolato
title=
104 1 1 24-52 HRD104 SG 1x24-52 b40 A2/EPDM50 2700103615 4052487129695
Scarica scheda tecnica e testo di capitolato
title=

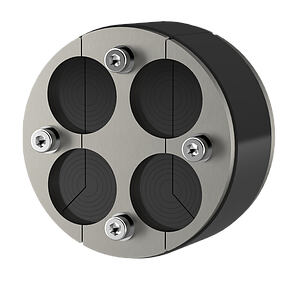

104 4 4 8-30 HRD104 SG 4x8-30 b40 A2/EPDM50 2700103610 4052487127370
Scarica scheda tecnica e testo di capitolato
title=

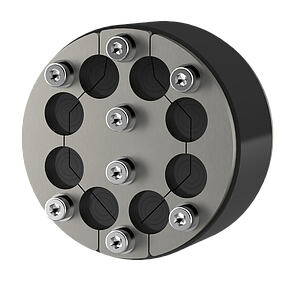

104 8 8 4-16,5 HRD104 SG 8x4-16,5 b40 A2/EPDM50 2700103620 4052487129213
Scarica scheda tecnica e testo di capitolato
title=
125 3 3 10-40 HRD125 SG 3x10-40 b40 A2/EPDM50 2700103750 4052487063913
Scarica scheda tecnica e testo di capitolato
title=
