Passacavi Messe a terraElementi di montaggio per nuovo montaggio

Ingresso per la messa a terra flessibile

HEA PF

Aggiungi ai preferiti

Ingresso per la messa a terra flessibile -

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

Con cavo di acciaio flessibile, per il posizionamento sfalsato in altezza e lateralmente delle connessioni di messa a terra. Con un morsetto incrociato (accessorio), è possibile realizzare opzionalmente il collegamento dell'armatura.

Fatti

Vantaggi:

possibilità di effettuare un collegamento flessibile con morsetti incrociati nel calcestruzzo
sfalsamento dei punti di collegamento, gettata in calcestruzzo in più sezioni
Tenuta al calcestruzzo grazie alla barriera per l'acqua
filettatura di collegamento bilaterale impermeabile M12/M16 (foro cieco)
resistente alla corrosione

Dotazione:

Dischi per casseforme con 4 fori per chiodi

Dimensioni:

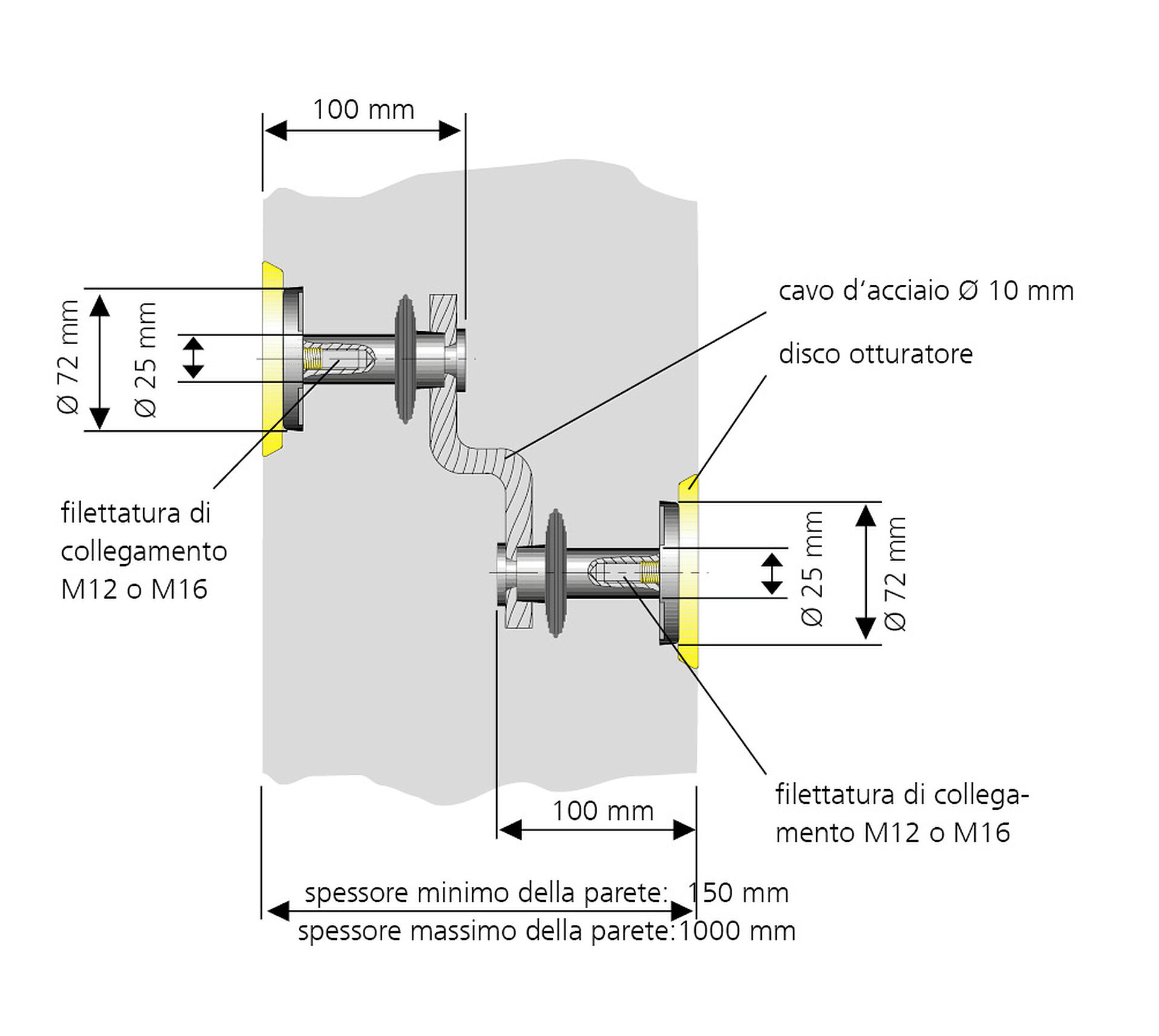

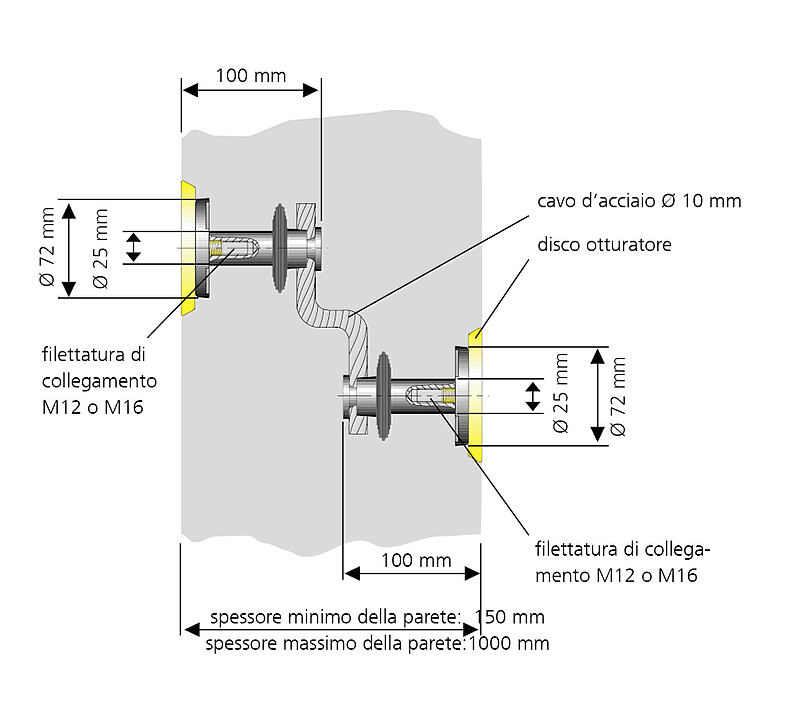

Centro del conduttore: rotondo, Ø 25 mm
Disco di contatto: Ø 72 mm
Cavo di acciaio: Ø 10 mm

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Cavo di acciaio: zincato
Barriera per l'acqua: NBR
Dischi per casseforme: PE

Test/norme:

DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (con applicazione per protezione antifulmini)

Download

Istruzioni di montaggio

HEA PF (PDF, 390KB)

Verbali di prova

HEA PF Nr. 20_389-2 (PDF, 587KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Raccordo filettato	Spessore parete (mm)	Denom. ord.	Codice articolo	GTIN
M12	250	HEA PF M12/250	3030349947	4052487227759	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	1000	HEA PF M12/1000	1700060030	4052487136792	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	2000	HEA PF M12/2000	1700060040	4052487136808	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	2500	HEA PF M12/2500	1700060050	4052487136815	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
M12	3000	HEA PF M12/3000	1700060060	4052487136822	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:

Tempo di spedizione stimato circa: su richiesta
