Ingresso per la messa a terra

per la tenuta degli edifici come da DIN 18533 (vasca nera)

HEA W

Aggiungi ai preferiti

Ingresso per la messa a terra - per la tenuta degli edifici come da DIN 18533 (vasca nera)

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

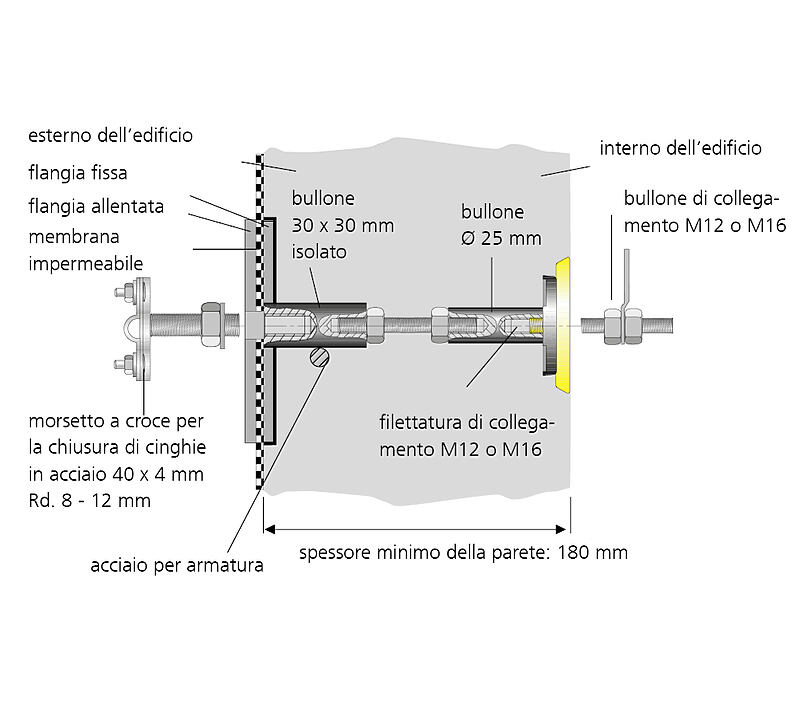

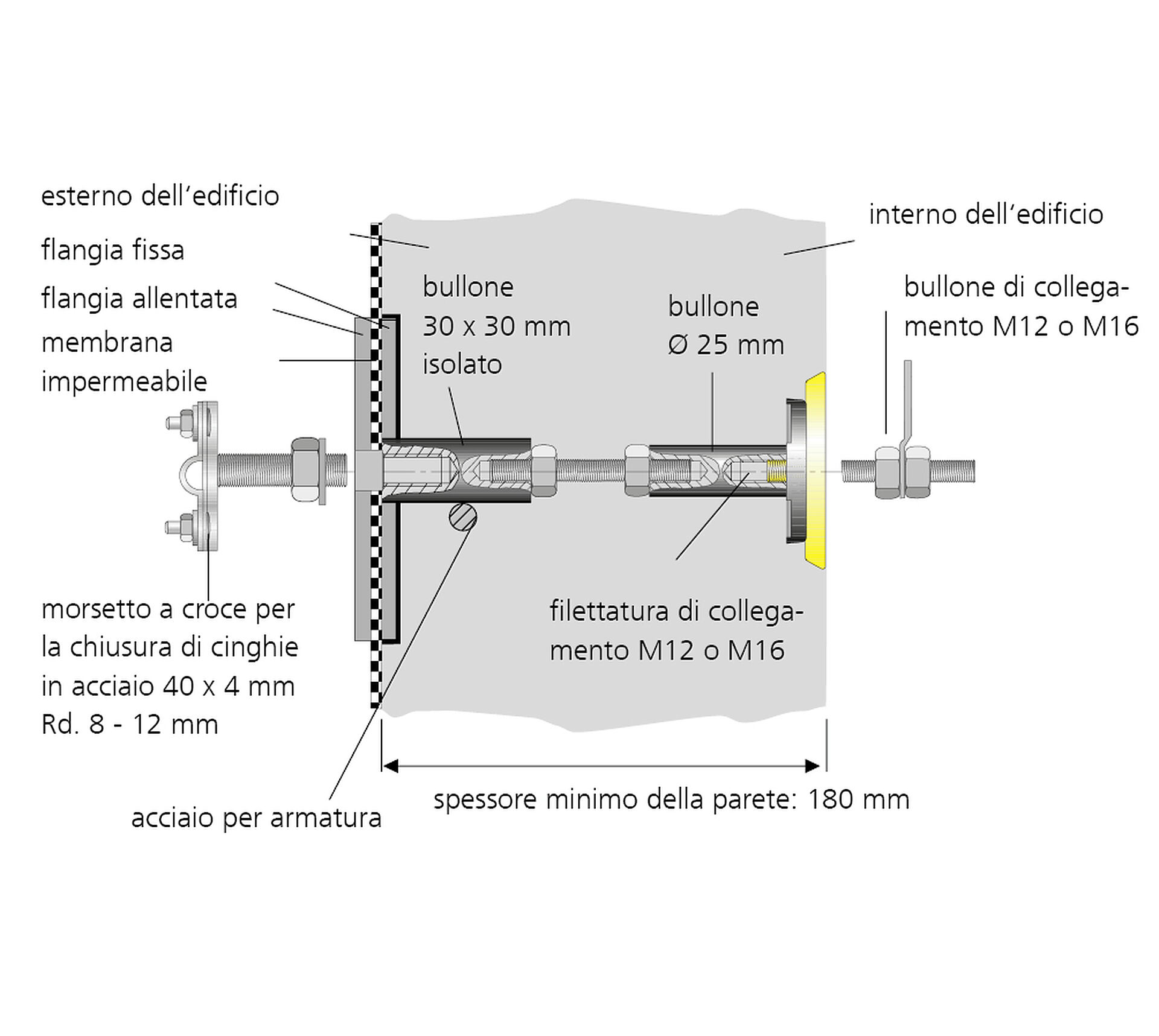

Per l'installazione a parete a filo della cassaforma negli edifici con guarnizione esterna come da DIN 18533. Il collegamento della guarnizione esterna viene effettuato con una flangia fissa/estraibile. Le connessioni di messa a terra vengono effettuate tramite il morsetto incrociato o la filettatura di collegamento.

Fatti

Vantaggi:

ideale per vasche nere
filettatura di collegamento bilaterale impermeabile (foro cieco)
resistente alla corrosione

Dotazione:

morsetto incrociato con filettatura M20

Dimensioni:

Flangia fissa/estraibile: Øe 210 mm
Centro del conduttore: rotondo, Ø 25 mm
Collegamento per il centro del conduttore: con tiranti filettati M16
Disco di contatto: Ø 72 mm
Spessore minimo della parete: 180 mm

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E, W2.1-E e W2.2-E

Materiale:

Flangia fissa/estraibile: V4A (AISI 316L)
Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Collegamento per il centro del conduttore: St37, zincato
Dischi per casseforme: PE
Morsetto incrociato M20: acciaio inox V4A (AISI 316L)

Test/norme:

Come da DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (con applicazione per protezione antifulmini)

Download

Istruzioni di montaggio

HEA W (PDF, 311KB)

Verbali di prova

HEA W Nr. 20_389-4 (PDF, 586KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Spessore parete (mm)	Raccordo filettato	Denom. ord.	Codice articolo	GTIN
200	M12	HEA W M12/200	1700040200	4052487136518	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
240	M12	HEA W M12/240	1700040240	4052487136525	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
250	M12	HEA W M12/250	1700040250	4052487136549	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
300	M12	HEA W M12/300	1700040300	4052487136556	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
365	M12	HEA W M12/365	1700040365	4052487136563	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
400	M12	HEA W M12/400	1700040400	4052487136594	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
500	M12	HEA W M12/500	1700040500	4052487136648	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
