Passacavi
Passacavi  Messe a terraElementi di montaggio per montaggio successivo

Ingresso per la messa a terra

per l'installazione successiva

HEA N

Aggiungi ai preferitiAggiungi ai preferiti
Ingresso per la messa a terra - per l'installazione successiva

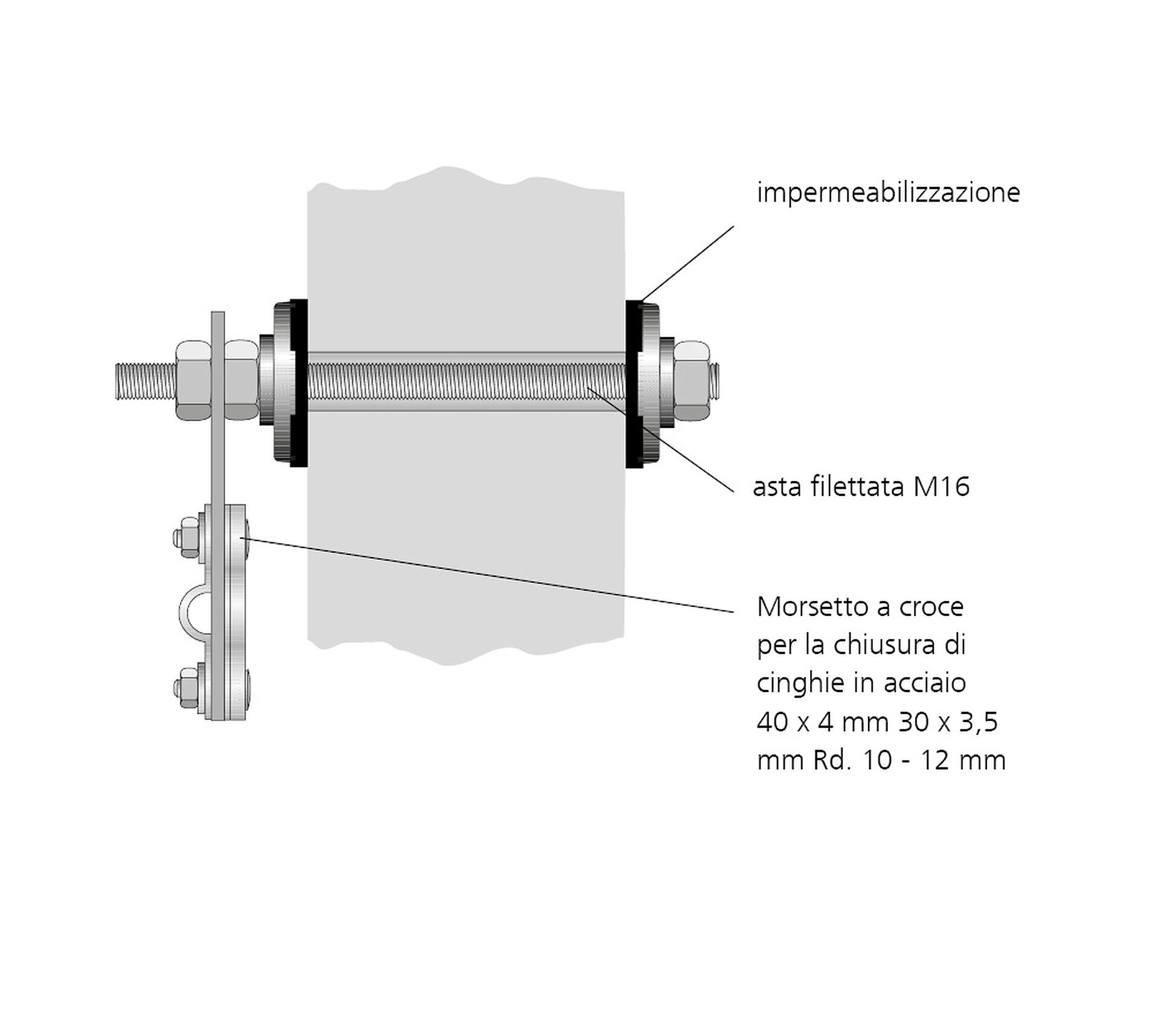

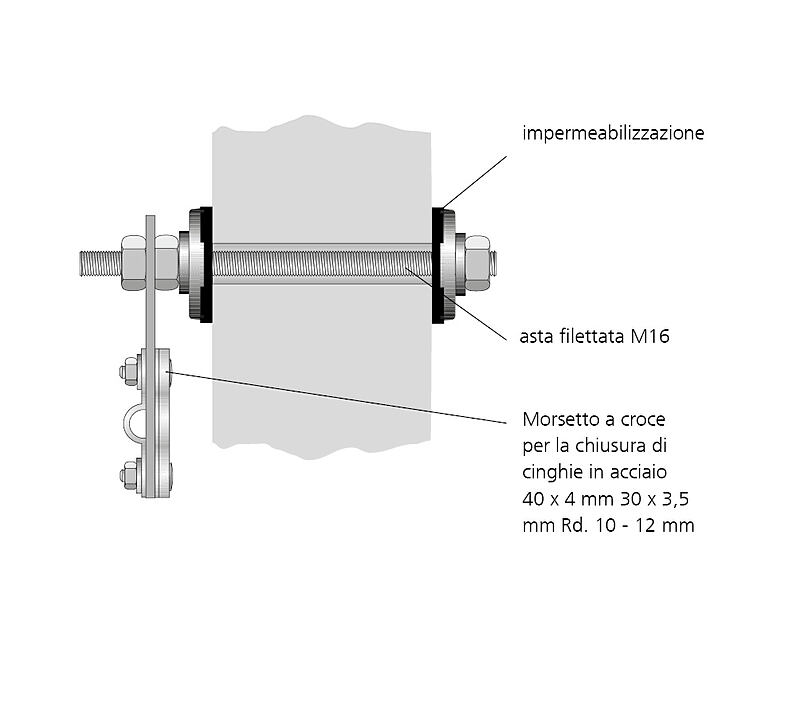

La guarnizione a parete viene effettuata su entrambi i lati tramite una guarnizione superficiale che viene pressata sulla parete con dei dadi. Tramite un'aletta di collegamento con morsetto incrociato è possibile collegare tondi o piatti di acciaio.
Ingresso per la messa a terra - per l'installazione successiva

Fatti

Vantaggi:

  • Potenziamento/risanamento degli impianto di collegamento a terra
  • Sistema di guarnizione a secco (senza malta)

Dotazione:

  • 1 x Aletta di collegamento e morsetto incrociato

Dimensioni:

  • Disco di contatto: Ø 72 mm
  • Centro del conduttore: barra filettata M16
  • foro necessario: 20 mm
  • spessore del muro: fino a 600 mm, spessori maggiori su richiesta

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

  • tutte le parti in metallo: acciaio inox V4A (AISI 316L)
  • Tenuta: EPDM

Test/norme:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (con applicazione per protezione antifulmini)
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Spessore massimo del muro (mm) Raccordo filettato Denom. ord. Codice articolo GTIN
150 M16 HEA N M16/150 1700050050 4052487206624
Scarica scheda tecnica e testo di capitolato
title=
200 M16 HEA N M16/200 1700050010 4052487044592
Scarica scheda tecnica e testo di capitolato
title=
250 M16 HEA N M16/250 1700050060 4052487206631
Scarica scheda tecnica e testo di capitolato
title=
600 M16 HEA N M16/600 1700050020 4052487044608
Scarica scheda tecnica e testo di capitolato
title=


Tempo di spedizione stimato circa: su richiesta
