Entrata dell'edificio AccessoriAccessori

Elemento di tenuta esterno modulo 4

per le entrate multilinea dell'edificio dedicate al teleriscaldamento variante base 1

FLFA1x300/80/0 DIN18533 A2

Aggiungi ai preferiti

Elemento di tenuta esterno modulo 4 - per le entrate multilinea dell'edificio dedicate al teleriscaldamento variante base 1

Flangia fissa/estraibile MSH Basic per teleriscaldamento - GV 1 in combinazione con l'elemento di tenuta esterno modulo 1 in edifici dotati di scantinato con guaine in caso di carico per acqua in pressione/infiltrazioni d'acqua come da DIN 18533, W2.2-E. Idoneo per l'inserimento di guaine in bitume o lamine (con le lamine sono necessari inserti in gomma, v. accessori).

Fatti

Vantaggi:

montaggio rapido e semplice

Dotazione:

Flangia fissa/estraibile per la posa di tasselli
6 elementi di fissaggio a parete SXR 10x80

Dimensioni:

Øe flangia fissa: 630 mm
Øe flangia estraibile: 620 mm
Spessore flangia fissa: 10 mm
Spessore flangia estraibile: 10 mm

Proprietà:

per edifici con scantinato come da DIN 18195 Parte 6
inserimento di guaine (in bitume o lamine)

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

Acciaio inox V2A (AISI 304L)

Tenuta:

a tenuta di gas e impermeabile fino a 1,5 bar

Download

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Flangia fissa Ø (mm)	Flangia estraibile Ø (mm)	Tubo di rivestimento spessore muro (mm)	Denom. ord.	Codice articolo	GTIN
300	630	620	2	FLFA1x300/80/0 DIN18533 A2 ¹⁾	2500400007	4052487062381	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:

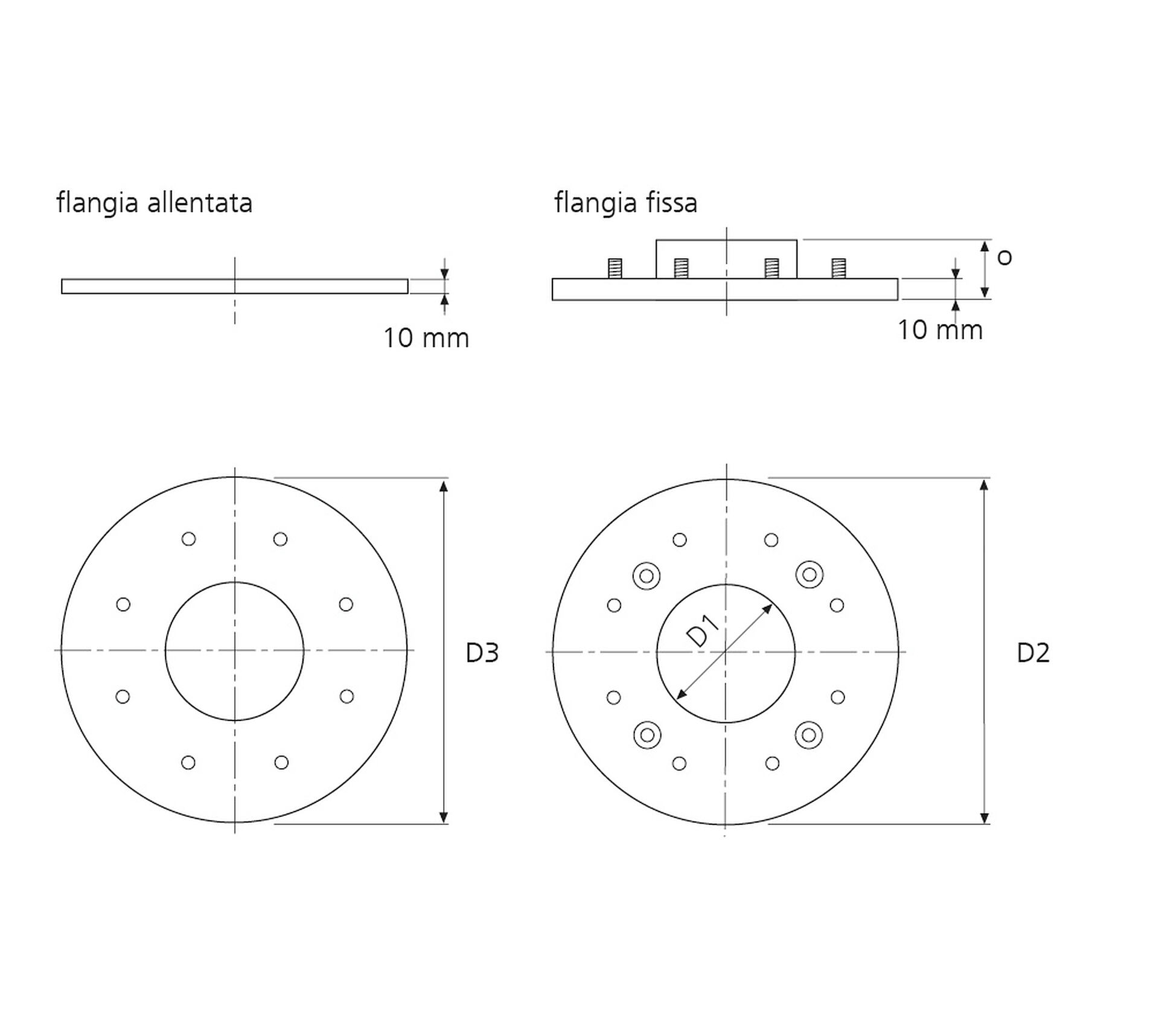

D1: Tubo di rivestimento Øi, D2: Flangia fissa Ø, D3: Flangia estraibile Ø, S: Tubo di rivestimento spessore muro
Tempo di spedizione stimato circa: su richiesta, previa vendita
